工業級 PCI-RS485/422雙口全光電隔離雙串口卡(CH352L)
型號:PCI-RS485/422-F (雙口全光電隔離RS485/RS422通訊接口 2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷、支持WIN7 8 10 wince Linux)
本產品完全按工業級標準設計,1.采用ASIX MCS9865芯片,通過臺式機或者服務器主板上的PCI 32位插槽擴展出2個RS485/422信號串口擴展卡,無需手動設置,支持系統微軟系統32/64位 Windows 10/8.1/8/7/VISTA/XP,SERVER 2016/2012/2008/2003,2000/NT4.0/ME/98和Linux,通過微軟數字簽名認證, 穩定耐用; 2.RS422/RS485接口芯片選的是TI原裝工業級芯片VP3082,通訊距離可以達到1.2KM(9600BPS),具備工業現場抗干擾性能; 3.RS422/RS485輸出接口采用高速光耦進行1500V光電隔離和2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷,可以有效防止來自RS422/RS485總線的靜電、雷擊、浪涌和地電位差等對計算機的損害;
這是一塊讓您的電腦拓展出兩個全光電隔離的RS485/422端口的卡,若在干擾大的情況下通訊不穩定時,那么您一定需要它解決干擾問題.

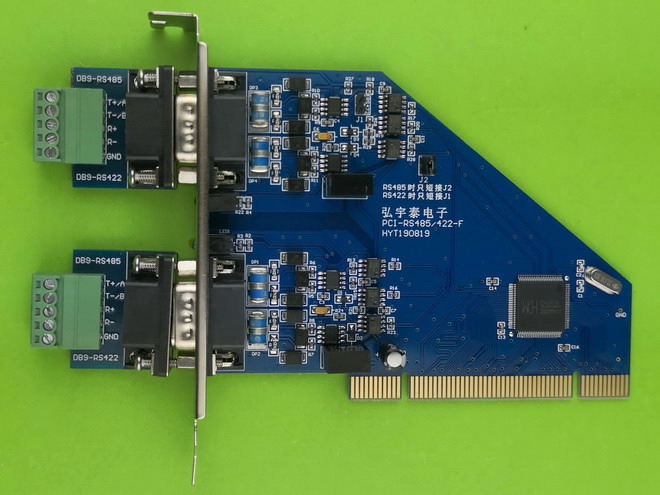

DB9公頭(針的)和5P端子板管腳排列如下:
1----------T+(A) RS422發送的正端/RS485的D+(A)
2----------T-(B) RS422發送的負端/RS485的D-(B)
3----------R+ RS422接收的正端
4----------R- RS422接收的負端
5----------GND

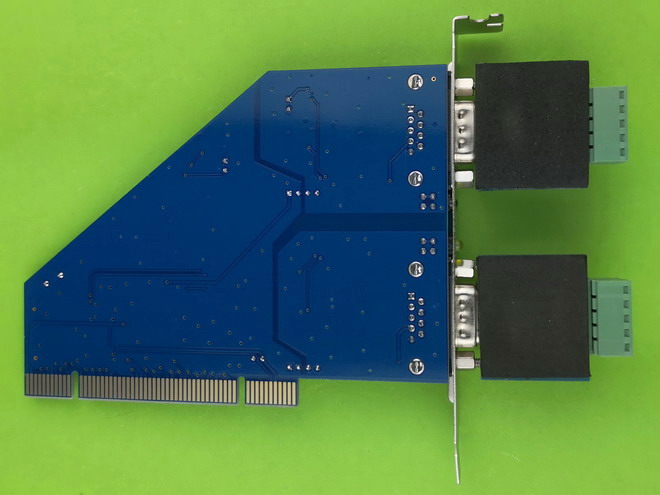

配套帶有2個壓線的DB9母頭的5P端子板(帶固定螺絲)
隔離電路為3個光耦隔離,RS485芯片收發控制端由PCI芯片主控,是真正的485驅動電路,具備很強的驅動能力。
板上有RS485和RS422選擇跳線,
在裝機前,若選用RS485功能則跳線帽插在排針J2(RS485)上,
若選用RS422功能則跳線帽插在排針J1(RS422)上,
支持設備:
1.工控機
2.LED控制,POS機客顯
3.雕刻機,刻字機
4.打卡機,電話程控機,電話計費器
5.刷機使用
6.其他RS485/422串口通用設備
◆即插即用、自動分配 IRQ 和 I/O 地址
◆32位總線設計, 支持PCI 2.1 規范
◆采用高速I/O控制器(16C550C或兼容的UART)
◆一臺機器可接多塊串口
◆內置DC/DC隔離電源,將PCI端口的+5V電源隔離變換為+5V電源,給RS485/422端口供電,PCI端和RS422/RS485端完全光電隔離,保證通訊可靠安全
◆系統要求:支持32/64位 Windows 10/8.1/8/7/VISTA/XP,SERVER 2016/2012/2008/2003,2000/NT4.0/ME/98和Linux,通過微軟數字簽名認證;
◆接口標準:符合TIA/EIA的RS485/RS422/232標準;
◆支持波特率范圍:RS485/422為300bps-120kbps;
◆安裝驅動簡單,兼容所有RS485/422設備,高速轉換數據通信
◆支持遠程喚醒及電源管理;
◆工作方式:異步全雙工;
◆傳輸介質:雙絞線或屏蔽
◆使用環境:-25℃到70℃,相對濕度為5%到95% ;
◆傳輸距離:符合TIA/EIA的RS485/RS422/232標準;
◆ 接口保護:(隔離電壓2.5KVrms /500VDC絕緣),專用DC/DC模塊,RS-485/422每線2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷、浪涌、+/-15KV ESD保護及防止共地干擾
◆外殼尺寸:160*120*18mm;
◆重量:80g;
指示燈:
綠燈閃亮表示COM口正在發送數據
黃燈閃亮表示COM口正在接收數據
以下是主板插槽示意圖,本卡插PCI槽:
◆POS系統
◆自動售票系統
◆金融對公儲蓄系統
◆鐵路實時站報系統
◆觸摸屏通訊,電話計費器,LED控制器,DM刷機
◆LED顯示屏通訊數據
◆機床PLC數據讀寫;
◆ 監控?cái)?shù)據讀寫和云臺控制;
◆家居電器集控;
◆門禁系統;一卡通;
◆各種工業自動化;儀器儀表;
◆停車場;公共汽車收費;
◆食堂售飯系統;員工考勤機;
◆高速公路收費站;ATM機;等等其他串口設備控制系統

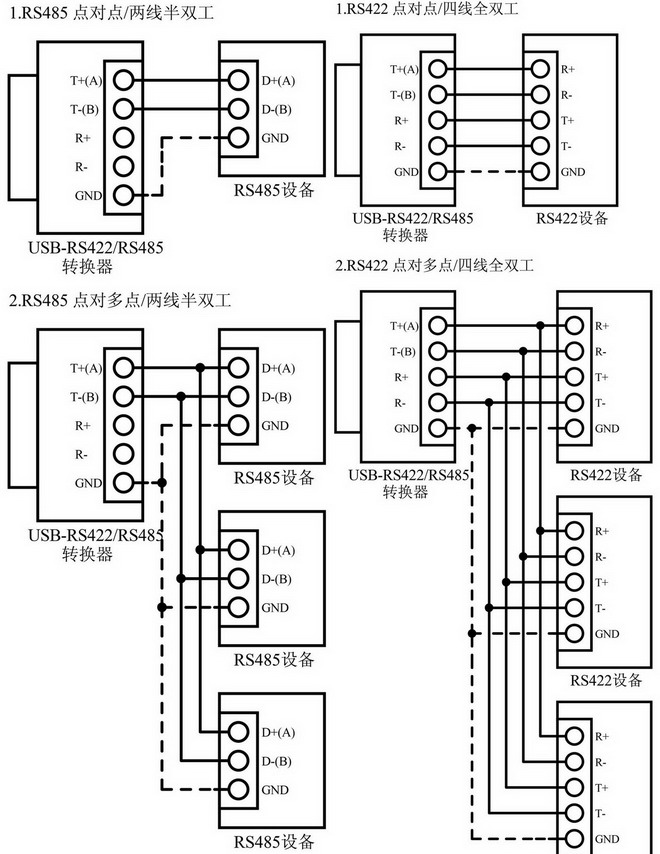

連接示意圖
友情提示:本產品保好用,1個月內包換包退;3個月內包換;一年包修,三年保修。
10個以上雙方商議價格;常備大量現貨;
快遞說明:全國包郵申通(新疆、青海、西藏不包郵,臺灣只發順豐到付);
電話:0351-6850589 13203510505 13509717845
驅動程序從弘宇泰電子網站下載
網址:qduf.cn (復制后在瀏覽器中打開)

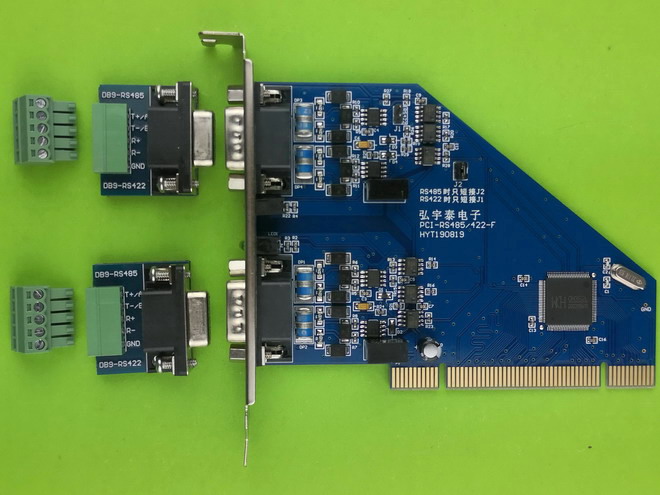

包 裝 清 單: PCI串口卡一個,驅動CD盤一張,固定螺絲一枚,2個5P端子板(帶固定螺絲)。

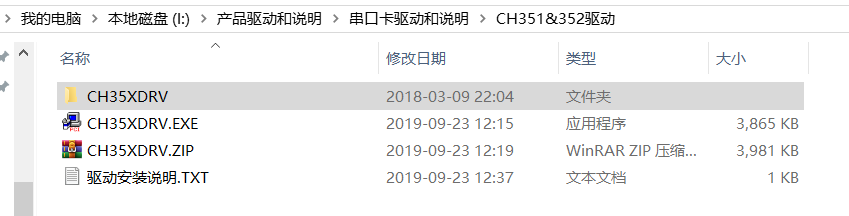

運行驅動光盤里的(CH351&352驅動)文件夾,打開驅動程序,可自動識別安裝
驅動安裝 2種方式任選1種

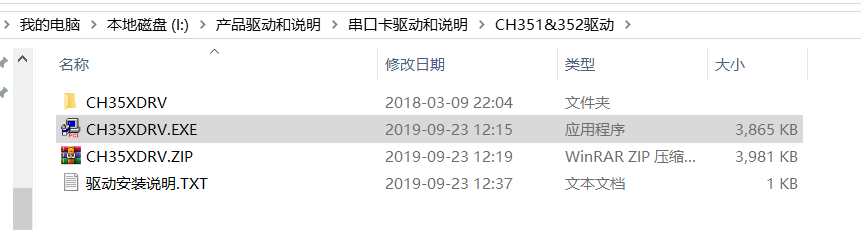

1.用PUMPSETUP.EXE 自動安裝
2.手動指定位置安裝

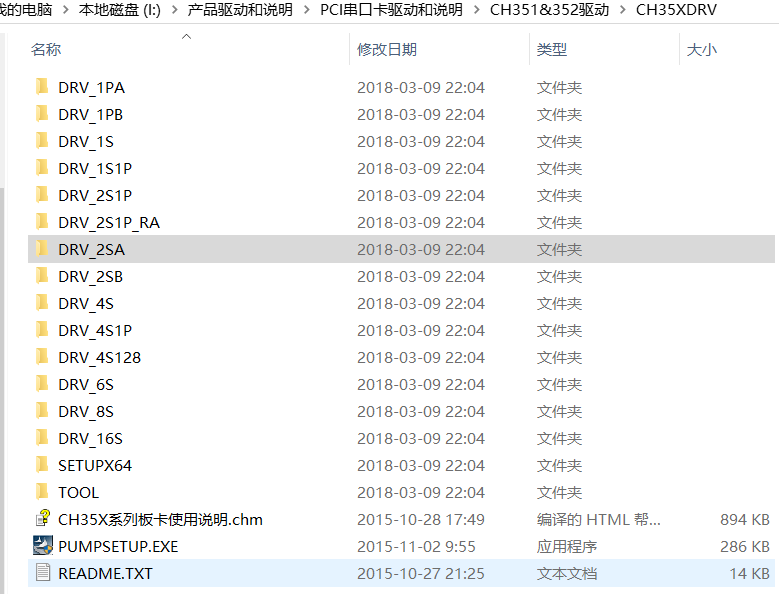

CH35XDRV文件夾下運行PUMPSETUP.EXE安裝

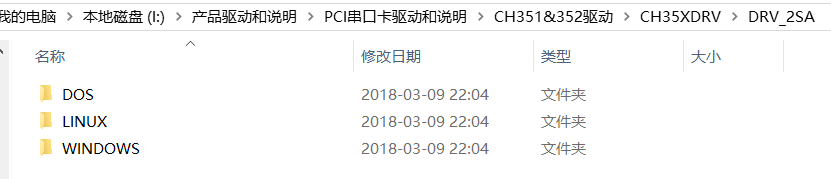

或CH352L手動安裝選CH35XDRV/DRV_2SA/文件夾下相應系統的驅動
